环保类

氨水蒸发器

   氨水蒸发采用全蒸发的方式,根据热源不同有两种型式:一种蒸汽蒸发式,另一种锅炉二次热风蒸发式。

1、蒸汽蒸发式氨水蒸发器

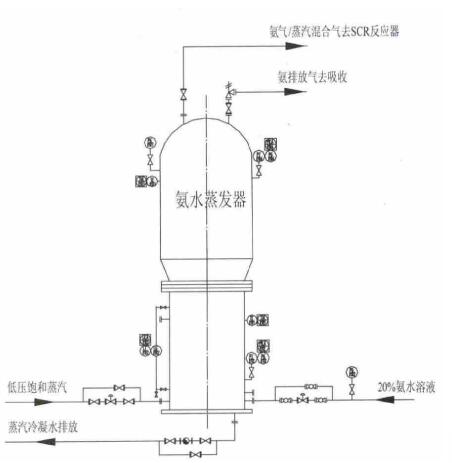

  通过一定压力的饱和蒸汽(蒸汽压力:4-8bar),将20%的氨水蒸发成氨气/水蒸汽的混合气,再将该混合气氨浓度稀释至5%(v%)以下,通过喷氨格栅进入SCR反应器进行脱硝反应。主要工艺流程见图1。


       氨水蒸发器通过饱和蒸汽冷凝释放潜热对氨水进行加热蒸发,蒸汽通过管道进入蒸发器,冷凝、放热,与管程内的氨水进行换热,氨水吸热、升温、蒸发,变成氨气混合气,经过氨空混合器后送至SCR反应器,蒸汽冷凝水经过疏水后排放。

  主要控制点:蒸发器出口氨气混合气压力、温度,蒸发器氨水液位、氨水温度、压力等。调节进口低压饱和蒸汽的投加量,控制出口氨气混合气压力及温度;调节进口氨水投加量,控制蒸发器内氨水液位恒定,保证蒸发器有足够的蒸发面积。

      主要工艺参数:
    20%氨水蒸发能力:50-2000kg/h

       蒸汽条件 :4-8bar 饱和蒸汽

2、热风蒸发式氨水蒸发器

  引出锅炉上级空预器后二次热风,温度约在200℃~350℃(视不同锅炉而定),增压至4~7kPa,进入氨水热风蒸发器,氨水通过双流体喷枪,喷射进入氨水热风蒸发器雾化,与热风混合、蒸发,蒸发后输送至SCR反应器进行脱硝反应。工艺流程示意图见图2。



     该蒸发器系统主要包括氨水的计量分配、氨水喷射雾化、蒸发器本体、热风加压系统等,首先20%氨水由罐区通过氨水输送泵送至氨水计量分配模块,经过计量调配后进入氨喷射系统,经压缩空气雾化、喷射进入氨蒸发器本体,与增压后的热风,在蒸发器内混合、蒸发,变成氨气/空气/水蒸汽的混合气送至SCR反应器。

     主要工艺参数:
   20%氨水蒸发能力:50-1000kg/h

     热风温度 :200-400℃
