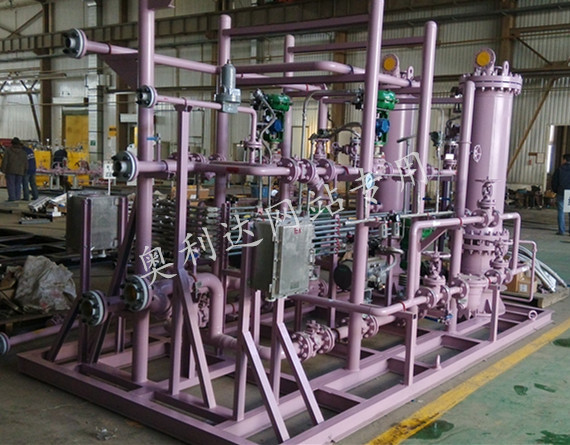

液氯气化器

一.工作原理:

该蒸汽加热器系列液氯汽化器主要由盘管和列管两部分组成,列管式蒸汽加热器位于汽化器的底部,浸没在水中。蒸汽加热器加热汽化器筒体内的水,使之稳定在设定的范围内(通常为80±2.5℃)。蒸汽经换热后变成冷凝水由疏水器排出。液氯则通过过滤器后由汽化内器碳钢盘管通过,吸收温水中的热量后汽化并过热,避免三氯化氮集聚,经过气液分离器脱去雾滴后输入后方管网。

蒸汽用量由该进口管路上安装的气动调节阀进行控制,根据检测到的水温信号传到控制系统,再用控制系统反馈出控制信号调节调节阀的开度,此种控制反应速度快,且阀门的开度能根据水温做连续调节,调节的精度高。

当水温低于用户设定下线点(通常为75℃)时,装设在液氯进口管路上的电磁阀自动关闭以防低温过液。

当水位低于用户设定的下线点时,无论水温高低,电加热器均停止加热以防止干烧。汽化器上装有~阀泄压装置,避免设备超压,同时设有水位、水温及液氯进出口压力现场显示仪表。

二.技术特点:

1)换热器由天津市特种设备监督检验技术研究院监制

2)防爆电器由化工部电气仪表防保质量检测中心监测

3)由于液氯特殊的物理及化学性质,盘管采用优质碳钢,延长设备使用寿命,避免盘管腐蚀破裂。蒸汽加热器则为0Cr8Ni9不锈钢材质,降低蒸汽高速流动冲撞管壁的危险。

4)设有~连锁防护防止过液

5)内置气液分离器及排污装置,定期排污

6)汽化器换热管采用了多重盘管排列技术,设备体积小,降低了生产成本,减小了安装空间,为用户创造隐形价值

7)比同类产品更大的换热面积可使汽化器在较低的水温下工作,液氯快速汽化避免三氯化氮在设备内集聚。

三.技术参数:

1)气化能力:50-600 kg/h

2)蒸汽用量:30-500 kg/h

3)控制方式:全自动

4)工作水温: 80±2.5℃

5)气化出口温度:20℃

6)设计压力: 1.5MPa

7)~阀起跳压 力:1.4 MPa

~连锁点: 水浴温度低限,水浴温度高限,气化器出口温度低限,液氯出口液位高限

8)报警方式:声光报警

9)电源:220V/50HZ
